品牌:博耐斯
型号:GJ41X
适用介质:水,矿桨
材质:铸铁，铸钢，铝
起订:1台
发货:3天内

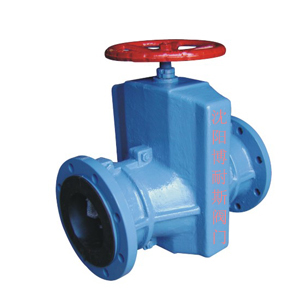

一、 胶管阀概述：
沈阳博耐斯阀门制造有限公司生产的胶管阀采用进口橡胶，经特种化学配方制作而成。具有耐磨、防腐、抗冻、全密封无泄露；
•它能代替水用闸阀、截止阀、调节阀、不锈钢阀使用；
•检修方便，只需拆开阀体更换橡胶管即可，阀体与启闭机构可以偱环使用。降低使用成本。
•介质在胶管中运行无流动阻力，不接触启闭机构与阀体，从而不堵塞运转部件，操作灵活，大大减轻劳动强度。
二、 主要连接尺寸：
|
公称通径 |
主要连接尺寸及外型尺寸 Main outline dimensions and connection dimensions |
|||||
|
L |
D |
D1 |
D2 |
b |
Z-Ø |
|
|
20 |
135 |
105 |
75 |
55 |
16 |
4-14 |
|
25 |
145 |
115 |
85 |
65 |
16 |
4-14 |
|
32 |
160 |
135 |
100 |
78 |
18 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
|
50 |
210 |
165 |
125 |
100 |
20 |
4-18 |
|
65 |
250 |
185 |
145 |
120 |
20 |
4-18 |
|
80 |
300 |
190 |
160 |
135 |
22 |
4-18 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
|
125 |
430 |
245 |
210 |
185 |
25 |
8-18 |
|
150 |
500 |
280 |
240 |
210 |
25 |
8-23 |
|
200 |
650 |
335 |
295 |
265 |
32 |
8-23 |
|
250 |
800 |
390 |
350 |
320 |
34 |
12-23 |
|
300 |
950 |
440 |
400 |
368 |
36 |
12-23 |
