煤矿单体支柱液压压力盒技术解析与应用指南

一、定义与核心功能

煤矿单体支柱液压压力盒是专为煤矿井下设计的液压监测设备，用于实时测量单体液压支柱的工作阻力，评估支护结构的稳定性。其核心功能包括：

• 支柱阻力监测：实时测量单体支柱的液压阻力，范围覆盖0-60MPa，精度达±2%FS。
• 支护效果评估：通过长期监测数据，评估单体支柱的支护效果与承载能力。
• 预警功能：当支柱阻力超过预设阈值时，触发报警，预防支柱失效或顶板事故。

二、工作原理与技术特点

1. 液压传动原理
   • 基于帕斯卡定律，通过液压传感器将支柱内的液压信号转换为电信号，经处理后显示为数字量。

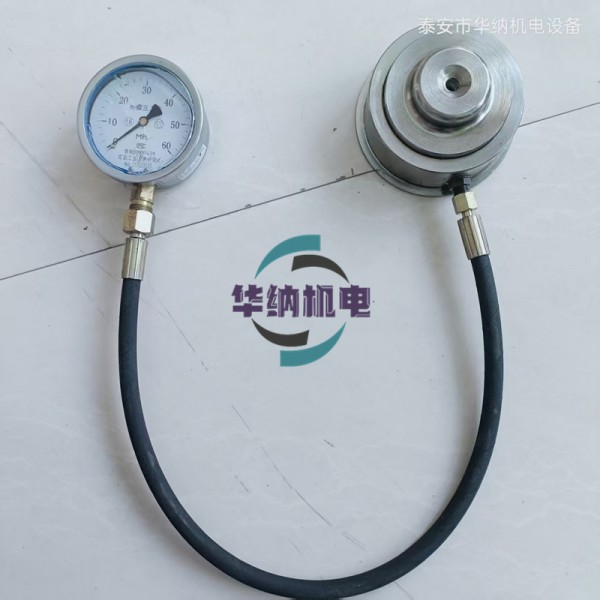

   • 典型结构：采用高强度合金钢外壳，内置液压传感器，直接连接支柱油缸。
2. 技术优势
   • 高精度测量：分辨率达0.1MPa，满足煤矿支护监测需求。
   • 本安型设计：符合ExibI防爆标准，适应煤矿井下易燃易爆环境。
   • 无线传输：内置430MHz无线通讯模块，可实时传输数据至地面监控中心。
   • 低功耗：采用4节1.5V干电池供电，续航时间长达1年。

三、应用场景与案例

1. 煤矿巷道支护监测
   • 实时监测单体支柱的液压阻力，评估支护结构稳定性，预防冒顶、片帮事故。
   • 案例：某煤矿使用液压压力盒监测巷道支柱阻力，发现部分支柱阻力突降，及时补液或更换支柱，避免塌方。
2. 回采工作面超前支护
   • 监测工作面超前支护支柱的阻力变化，优化支护参数，确保采煤安全。
   • 案例：平朔煤矿通过压力盒数据，调整超前支护支柱的初撑力，减少顶板下沉量。
3. 冲击地压预警
   • 长期监测支柱阻力波动，结合微震监测数据，预测冲击地压风险。
   • 案例：金川镍矿利用压力盒实时监测数据，提前预警冲击地压危险区域，采取卸压措施。
