品牌:萨姆森
颜色:灰
起订:1件
供应:66件
发货:3天内
发送询价

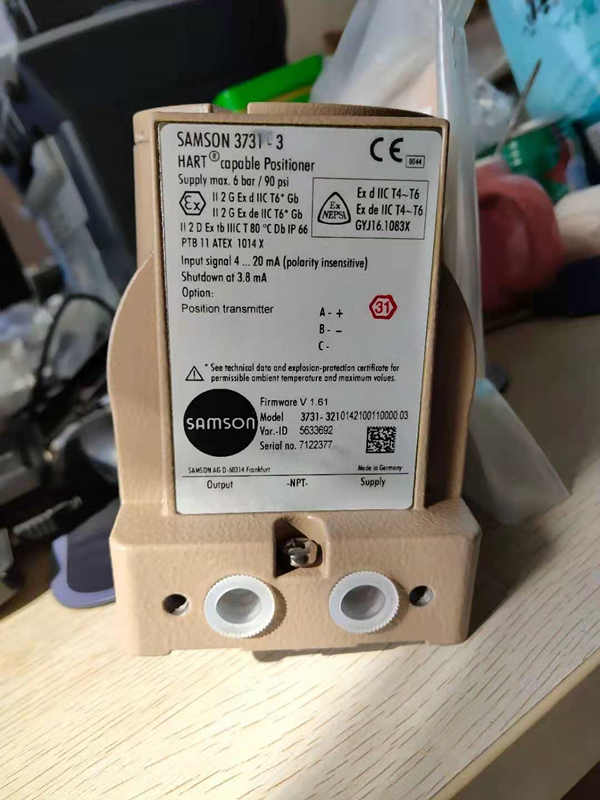

气动阀门器是按力矩平衡原理工作的，当通入波纹管2的信号压力P1增加时，使主杠杆3绕支点转动，使喷嘴挡板9靠近 喷嘴，喷嘴背压经单向放大器8放大后，通入到执行机构薄膜室的压力增加，使阀杆向下移动。并带动反馈杆绕支点转动， 反馈凸轮也随之作逆时针方向转动，通过滚轮使副杠杆4绕支点转动，并将反馈弹簧拉伸，弹簧对主杠杆3的拉力与信号压力 用在波纹管上的力达到力矩平衡时，仪表达到平衡状态。 SAMSON萨姆森3731-3电动气动器报关单执行机构的阀位维持在一定的开度上，一定的信号压力就对应于一定的阀位开度。以上作用方式为正作用，若要改变作用方 式，只要将凸轮翻转，A向变成B向等，即可。所谓正作用器，就是信号压力增加，输出压力亦增加:所谓反作用器，就是信号压力增加，输出压力则减少。一台正作用执行机构只要装上反作用器，就能实现反作用执行机构的动作; 相反，一台反作用执行机构只要装上反作用器。就能实现正作用执行机构的动作。
