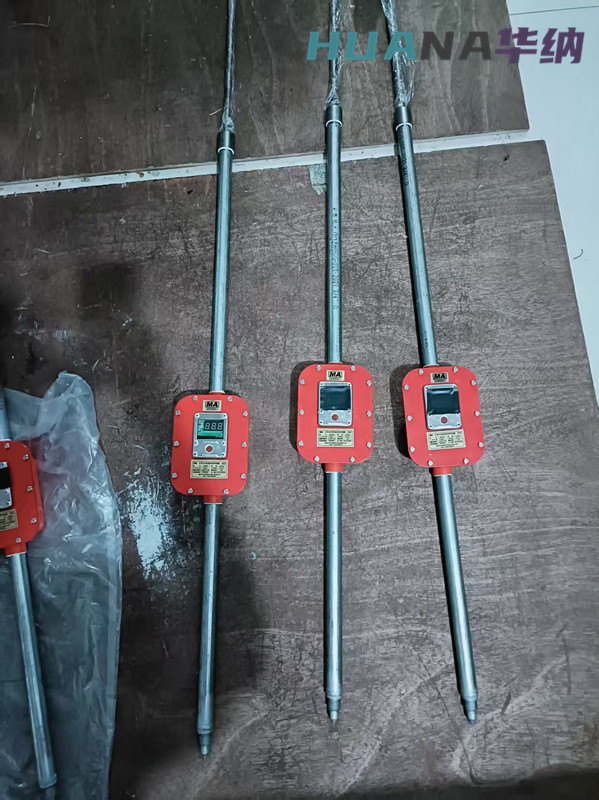

数显式顶板动态仪是矿山、隧道等工程中监测顶板动态位移的核心设备，其技术参数与安装方法如下：

技术参数

1. 量程与精度：主流型号量程为0-200mm，精度达1%或0.5级，分辨率可至0.01mm，部分高精度型号分辨率达0.001%FS（0.01mm），满足微小位移监测需求。
2. 显示与通讯：采用LED/LCD数字显示，部分型号支持红外无线数据传输，实时显示顶底板移近量及移近速度。
3. 环境适应性：工作温度范围0-40℃，相对湿度耐受达95%RH，适配煤矿井下高湿环境；矿用本质安全型设计，防爆标志ExibIMb，确保安全使用。
4. 结构参数：仪器长度1000-3000mm可调，重量3.5-12kg，配备接长杆，测量高度可达3m，适应不同采高场景。
5. 电源与功耗：工作电压3.6V，电流小于30mA，低功耗设计延长井下续航时间。

安装方法

1. 基点布设：
   • 在顶底板垂直打200-300mm深钻孔，嵌入150-200mm木桩，外露端钉入铁钉作为观测基点；若顶板破碎，需加深钻孔并加长木桩；采高超2m时，可用400-600mm六棱钎替代木桩。
   • 基点应设于煤壁处，两架间缝隙优先，确保连线与顶底板垂直。
2. 仪器固定：
   • 动态仪上端顶紧木楔子并用钢钉固定，下端通过延长杆插入底板木板的钻孔中，用煤灰填实稳固。
   • 采高大于2m时，需用铁丝将仪器绑固于两支柱间，防止倾倒。
3. 操作规范：
   • 安装时确保仪器垂直，上端伸缩杆缩进6cm，记录初始读数；拆卸时需手握活杆缓慢下压，避免弹簧冲击损坏部件。
4. 维护保养：
   • 定期用机油清洗并涂抹黄油，保持部件灵活；井下淋水腐蚀性强时，缩短保养周期，延长使用寿命。

该设备通过高精度监测与稳定安装，为顶板安全管理提供关键数据支持，广泛应用于煤矿、隧道等工程的动态位移监测。
