价格:￥4000.00/吨
品牌:马钢
UPN200:200*75*8.5*11.5
起订:1吨
供应:500吨
发货:3天内

发送询价

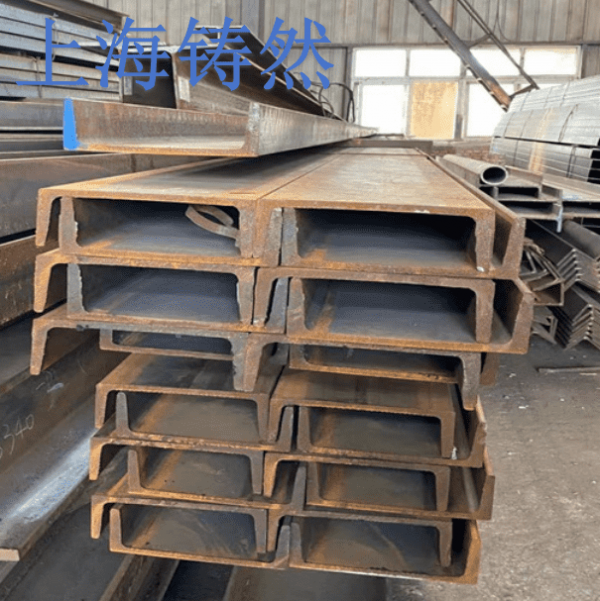

欧标槽钢UPN200简介

UPN系列属于欧洲标准（EN 10279）中的U型槽钢，适用于中等至重型荷载的支撑结构。UPN200是该系列的中大型规格，兼具高抗弯性能和安装灵活性，常见于工业设备框架、输送机导轨及建筑加固场景。

产品参数

1. 截面尺寸（单位：mm）：

   • 高度（h）：200

   • 腿宽（b）：75

   • 腿厚（t₁）：11.0

   • 腹板厚度（t₂）：7.5

   • 圆角半径（r）：10.0

2. 单位重量：约25.3 kg/m

3. 截面面积：32.2 cm²

4. 惯性矩（关键力学参数）：

   • X轴（Ix）：2,140 cm⁴

   • Y轴（Iy）：194 cm⁴

5. 截面模量（抗弯能力）：

   • X轴（Wx）：214 cm³

   • Y轴（Wy）：51.7 cm³

材料与标准

• 常用材质：S275JR/S355JR（欧标EN 10025）

  • S275JR：屈服强度≥275 MPa，适用于静态荷载结构（如设备支架、围栏）。

  • S355JR：屈服强度≥355 MPa，适用于动态荷载或高应力场景（如输送机导轨）。

• 表面处理：默认热轧黑态表面，可选热镀锌（锌层≥70μm）或环氧防腐涂层。

应用场景

1. 机械制造：

   • 中型输送机导轨、生产线框架、泵阀支撑基座。

   • 液压设备底座、自动化机械加固结构。

2. 建筑结构：

   • 工业厂房横梁、钢结构平台次梁、管道支架。

   • 电缆桥架支撑、重型围护系统龙骨。

3. 基础设施：

   • 交通护栏主骨架、广告牌承重框架。

4. 其他领域：

   • 仓储货架主梁、农业机械加固件、临时舞台支撑。
