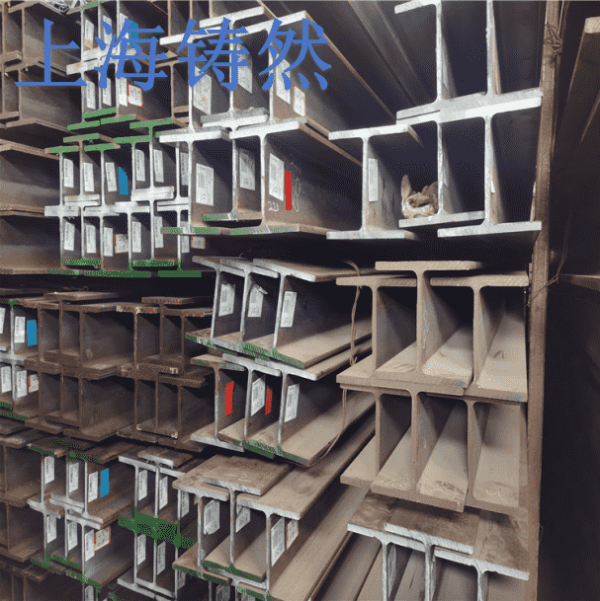

欧标H型钢HEB220

HEB系列是欧洲标准（EN 10365）中的宽翼缘H型钢，是HEA系列的强化版本，翼缘和腹板更厚，截面惯性矩与抗弯能力显著提升。HEB220适用于超高荷载、大跨度工业建筑、重型机械支撑及桥梁工程，尤其强调抗弯稳定性和抗局部屈曲能力。

核心参数

1. 截面尺寸（单位：mm）：

   • 高度（h）：220

   • 翼缘宽度（b）：220

   • 腹板厚度（s）：9.5

   • 翼缘厚度（t）：16.0

   • 圆角半径（r）：18

2. 单位重量：约71.5 kg/m

3. 截面面积：91.0 cm²

4. 惯性矩（关键力学参数）：

   • X轴（Ix）：8090 cm⁴

   • Y轴（Iy）：2840 cm⁴

5. 截面模量（抗弯能力）：

   • X轴（Wx）：736 cm³

   • Y轴（Wy）：258 cm³

材料与标准

• 常用材质：S275JR/S355JR（欧标EN 10025），特殊需求可选用S420/S460（需定制）。

  • S275JR：屈服强度≥275 MPa，适用于静态荷载场景（如建筑立柱、仓库横梁）。

  • S355JR：屈服强度≥355 MPa，主流选择，适用于高动态应力、低温或重型工程（如港口起重机轨道梁）。

• 表面处理：默认热轧黑态表面。

应用场景

1. 超重型建筑：

   • 大跨度工业厂房主梁（如炼油厂、钢铁厂）、超高层建筑核心筒支撑柱。

   • 重型钢结构平台、大型会展中心屋顶桁架。

2. 机械与设备：

   • 重型压力机底座、矿山破碎机支架、港口龙门吊主梁。

3. 桥梁工程：

   • 大型公路桥梁主梁、铁路桥箱型梁内部支撑结构。

4. 特殊领域：

   • 海上石油平台甲板支撑、核电站反应堆安全壳骨架、重型盾构机基座。
